很多自动化工程师在装配同步带模组时，会把重心放在两根导轨或者模组之间的平行度校正上，认为只要平行度达标，模组就可以稳定长期运行。但在实际设备调试和售后案例中，大量同步带模组提前出现皮带单边磨损、滑块异常发热、运行阻力变大等故障，根源往往不是平行度，而是被大家普遍忽略的安装基准高度差。东莞市奥铭机电设备有限公司深耕同步带模组研发生产 16 年，结合众多非标自动化项目现场经验，解析高度差带来的隐性损伤、检测方法以及校正方案。

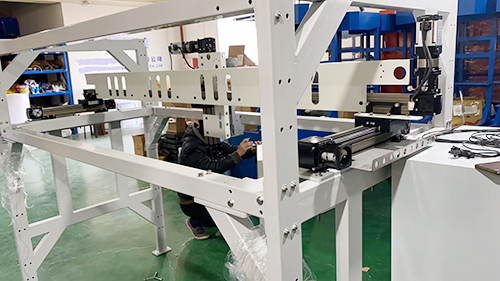

一、什么是安装基准高度差同步带模组的安装基准高度差，指模组两端固定基面，或者多轴组合（十字、龙门模组）中，两组滑台安装平面不在同一水平面，存在上下落差。平行度管控的是左右方向偏移；高度差管控的是垂直方向高低落差。多数现场调试只靠直尺、靠尺校正左右平行，很少用水平仪、百分表核验垂直方向的高度。微小高度差肉眼很难察觉，属于典型隐性误差，短时间试机看不出问题，设备连续运行一段时间后，磨损问题逐步爆发。 二、高度差如何造成隐性磨损1. 同步带单侧持续受力，齿部偏磨模组安装存在高低差，滑台在往复运动时，皮带会持续受到侧向弯折力。皮带不是平直啮合带轮，而是长期处于倾斜拉扯状态。皮带一侧齿根持续承受额外应力，慢慢出现齿面磨损、齿根裂纹，严重时发生断齿。很多案例中皮带还没到正常更换周期，单侧就已经明显变薄，就是这个原因。这里需要区别的事，平行度不良一般是皮带整体跑偏；高度差造成的是单侧齿根偏磨，跑偏现象不明显，很容易误判为皮带质量问题。2. 直线滑块偏载，钢珠异常损耗滑台底座因为高低差发生轻微扭转变形，滑块受力不再均匀。滑块内部钢珠承受偏载，滚动摩擦变大，运行阻力上升，伴随异响。长期运行会加速钢珠和导轨滚道剥落，滑块寿命大幅缩短。很多设备反馈滑块提前损坏，反复更换依旧故障复发，没有排查安装高度差。3. 带轮轴承受附加弯矩，轴承提前失效模组主动轮、从动轮随模组底座发生微小倾斜，同步带对带轮产生斜向拉力，轴承持续承受额外弯矩。轴承发热加剧，润滑脂快速失效，最终出现轴承间隙变大、抖动，进一步放大模组振动。三、高度差容易被忽略的场景1. 机架焊接件：焊接机架容易存在焊接变形，加工平面看似平整，多点测量存在高低差；2. 十字滑台、龙门双驱模组：多模组拼接时，最容易出现基准面高度不一致；3. 现场改造加装模组：原有设备机架不重新机加工，直接在旧机架上固定模组；4. 大长行程同步带模组：型材本身自重轻微下垂，叠加机架高度误差，放大垂直方向偏差。四、高度差检测与校正实操方法1. 多点水平检测采用高精度水平仪或者百分表，沿着模组长度方向，多点采集安装基面高度数据，不能只测模组两端。长行程模组每隔 300~500mm 取一个测点，记录高度差值。2. 控制误差阈值同步带模组高速往复工况，建议高度差控制在0.05mm 以内；重载、长行程龙门模组要求更高，尽量控制在 0.03mm。3. 垫片微调校正发现高度差，不要强行锁死螺栓硬拉模组校正，强行锁螺丝会造成型材扭曲。使用不锈钢薄垫片在模组底座低点位置垫起，逐步调整，复测水平，直到多点高度数据达标。4. 校正完成后复核平行度高度校正完毕，再复核模组平行度。高度和平行两个基准相互影响，不能只调其中一项。五、现场安装避坑要点1. 机架安装面需要清理干净，毛刺、铁屑会造成局部虚垫，形成虚假高度差；2. 紧固螺栓要按照对角顺序分次锁紧，不要一次性拧紧单颗螺丝，避免局部形变；3. 模组校正完成后，手动推动滑台全程往复移动，感受全程阻力是否均匀。如果中途阻力忽大忽小，大概率还有残留高度差或者扭曲应力。同步带模组安装基准是一套完整体系，平行度与高度差二者缺一不可。只校正平行度，忽视垂直方向高度差，会埋下隐性磨损隐患，缩短皮带、滑块、轴承使用寿命，增加设备停机维护成本。东莞市奥铭机电设备有限公司专注同步带模组 16 年，可提供单轴、十字、龙门同步带滑台模组非标定制，适配汽车自动化产线、视觉检测、涂装设备、智能家居自动化等场景。
