流水线喷码设备配套直线模组，该关注哪些细节

文章出处：行业资讯责任编辑：东莞市奥铭机电设备有限公司发表时间：2026-10-22

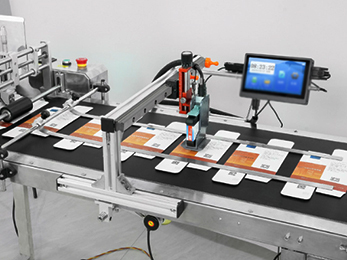

　　在包装、五金、塑胶、食品等自动化流水线中，横向移动喷码机构已经十分普遍。喷码效果好不好、标识位置是否整齐、设备能不能长期稳定连轴运转，除了喷码主机本身，配套的直线模组是容易被忽略却至关重要的一环。很多设备厂商调试时出现喷字歪斜、重影、位置漂移、频繁停机，根源都出自滑台模组选型和结构适配不到位。东莞市奥铭机电设备有限公司，深耕同步带直线模组生产 16 年，结合大量流水线喷码配套项目经验，梳理喷码场景下选型与使用需要重点关注的细节，供自动化工程师参考。

第一是高速启停下的低抖动性能。流水线喷码属于节拍化作业，产品连续输送，模组需要带动喷头快速横移、定点停留、快速回原点，频繁加减速是常态。一旦模组刚性不足、导轨间隙偏大，高速启停瞬间就会产生微小震动，喷头随之晃动，直接造成条码模糊、字符拖尾，二维码甚至无法识别。喷码场景并不一味追求超高定位精度，但对运行平顺度要求很高，优先选用型材刚性充足、导轨预压合理的同步带模组，避免为压缩成本选用窄款轻薄型材。同时要根据喷头、安装支架总重量核算动态负载，预留 25% 左右的负载余量，防止长期高频往复之后结构变形。

第二是防护结构，抵御油墨挥发物与车间粉尘。喷码作业环境会持续飘散油墨气溶胶，再加上流水线车间普遍存在粉尘、碎屑，这些细微杂质一旦进入模组内部，附着在导轨、同步带、轴承上，会加速磨损，同步带容易打滑、张紧度快速衰减，定位慢慢跑偏。开放式模组在这类工况下故障率会明显偏高。建议按需选配防尘折布或者半封闭护罩，做好密封防护；油墨较重的产线，还可以在滑块运动区域增加简易挡尘板，减少挥发油墨直接附着传动部件，拉长模组保养周期。

第三是行程、速度与产线节拍匹配。喷码模组大多做横向跨位移动，行程要覆盖产品宽度区间，同时要考虑两端缓冲距离，不能卡到限位。同步带模组天然适合长行程、高速往复，比丝杆模组更适配喷码这种快速横移场景，但行程越长，对同步带张力调节的要求越高。厂家出货时需要做好同步带预张紧，并且预留张紧调节结构，方便后期运维微调。速度参数不能只看样本上的极限速度，要结合产线输送速度、喷码触发信号延迟综合调试，避免模组跑速过快，PLC 信号和喷头动作不同步，出现喷码错位。

第四是安装方式与受力方向。不少喷码机构采用倒挂、侧装布局，并非单纯水平安装。不同安装姿态下，模组允许承受的力矩完全不一样。倒挂安装时，喷头自重会持续向下牵拉滑块，如果选型时只参考水平负载参数，很容易出现滑块下沉、运行卡顿。选型阶段需要向模组厂家明确告知安装形式、重心位置，由厂家校核倾覆力矩，匹配对应的导轨规格。安装机架本身也要保证刚性，机架共振，同样会传递到喷头，影响喷印效果。

第五是信号接口、限位和维护便利性。喷码模组需要和光电触发、PLC 控制系统联动，模组的感应开关安装槽位置、出线方式都要提前考量。优先选用自带开关安装槽的款式，方便装配光电限位、原点感应，减少现场二次加工。流水线大多 24 小时不间断生产，后期维护不能太繁琐。同步带模组结构简单，张紧、导轨润滑点位外露易操作，适合量产线维护；同时建议选配橡胶缓冲块，避免超行程撞击损坏喷头和滑台。

第六是持续稳定性和一致性。流水线喷码看重长期一致性，今天喷码位置正常，运行一周之后慢慢偏移，是客户投诉高频问题。除了结构设计，同步带材质、导轨品质决定长期稳定性。奥铭机电同步带模组选用耐磨同步带与精密直线导轨，出厂前经过连续跑合测试，消除初期应力，减少投产之后的参数漂移。

总而言之，喷码配套模组的核心诉求是稳、顺、抗污染。不用盲目追求超高精度丝杆模组，优先匹配同步带模组，把重心放在防抖动、防尘防护、负载力矩校核、节拍适配上面。

东莞市奥铭机电设备有限公司，专业生产同步带直线模组、XYZ 三轴滑台模组，可针对流水线喷码、在线检测、喷涂等非标自动化场景提供定制方案，按需调整行程、防护结构、安装形式，支持试样测试。欢迎自动化设备厂商、系统集成商洽谈合作。
