在自动化设备设计中，同步带直线模组凭借速度快、行程长、性价比高的优势，广泛应用于点胶、喷码、3D 打印、包装分拣、检测移栽等设备当中。很多工程师选型时容易只看外观尺寸，忽略负载、速度、行程三大核心条件，导致设备运行抖动、异响、皮带跳齿、寿命缩短。本文从负载、速度、行程三个维度，教大家快速完成同步带直线模组选型。
第一步：确认实际负载，预留安全余量 负载是选型的基础，不能只计算工件本身重量，需要把工件、夹具、吸盘、拖链等所有随滑块移动部件全部算入总负载，同时考虑加速减速产生的动态惯性，建议预留 20%‑30% 安全余量，不要让模组长期运行在极限负载工况下。不同载重范围选择不同的同步带模组规格型号。1.轻载工况（1‑3kg）：小型设备、桌面机、写字绘图机构，可选用小规格模组；2.中轻载工况（3‑20kg）：点胶、喷码、检测移栽，是同步带模组最常用区间；3. 中载工况（20‑40kg）：包装搬运、流水线移栽，优先选型材更宽的型号。负载同时还要留意安装方式，水平安装、侧挂安装、垂直升降负载能力差异很大，垂直使用必须配置刹车机构，防止下坠风险。 第二步：匹配运行速度，区分理论速度与实际工况速度 同步带模组天生优势就是高速往复，但样本标注的最高空载速度不等于实际使用速度。负载越大，能够稳定运行的实际速度就要相应下调。选型时不要只看最大速度，要结合设备节拍，核算加减速距离。短行程设备，滑块还没达到最高速度就需要减速，盲目追求高速没有意义。常规工况参考：1. 低速场景（0.1‑0.5m/s）：普通检测、定位，对速度无高要求；2. 中速场景（0.5‑1.2m/s）：大部分点胶、喷码设备，兼顾速度与稳定性；3. 高速场景（1.2‑2m/s）：分拣、快速移栽，需要搭配伺服电机，同时选用高强度钢丝芯同步带。奥铭机电 AMB 系列同步带模组，高速运行稳定性好，往复定位精度可达 ±0.05mm，模组滑块自带自清洁润滑结构，高速往复运行噪音低，减少后期维护，适合长时间连续作业的自动化设备。 第三步：核算有效行程，预留机械安全空间 有效行程是滑块实际移动距离，模组整体总长会大于有效行程，两端端座、同步轮组件会占用空间，选型时一定要预留安全余量，一般建议预留 5%‑10%，避免滑块撞两端端座损坏机器。同步带模组对比丝杆模组，长行程优势明显，常规可做到 4000‑6000mm。行程越长，对型材刚性、皮带张紧调节要求越高，长行程工况，优先选用加宽型材模组，降低抖动风险。

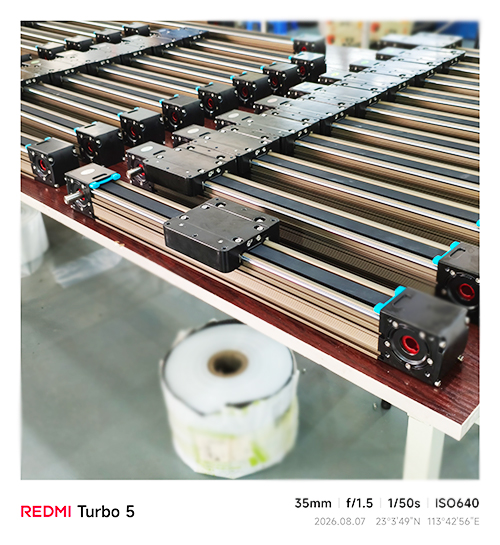

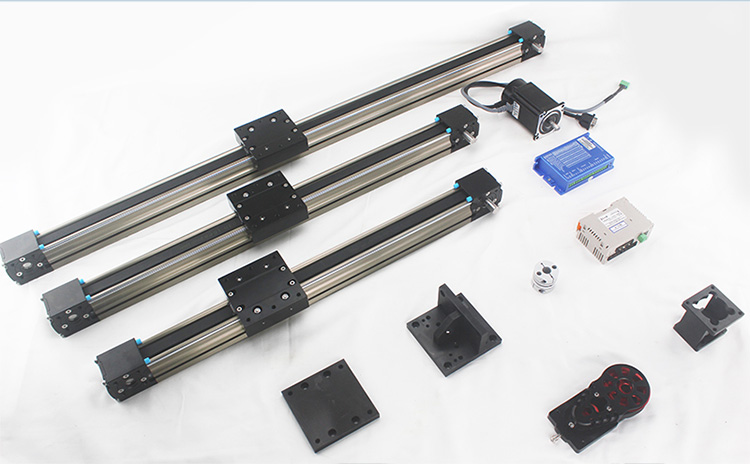

最后，确定负载、速度、行程之后，还需要确认重复定位精度、安装空间大小、电机接口，再确定模组具体型号。采购同步带模组，优先选择源头生产厂家，相比贸易商，源头厂家在非标定制、交期、售后技术支持上更有保障。东莞市奥铭机电设备有限公司深耕同步带模组生产 16 年，AMB 系列同步带模组覆盖 AMB30、AMB40、AMB45、AMB60、AMB80 多款规格，适配不同负载等级。支持单滑块、双滑块配置，改善倾覆力矩问题，满足不同设备的负载要求。东莞市奥铭机电设备有限公司免费提供直线往复运动解决方案，提供3D设计图，欢迎咨询了解。
